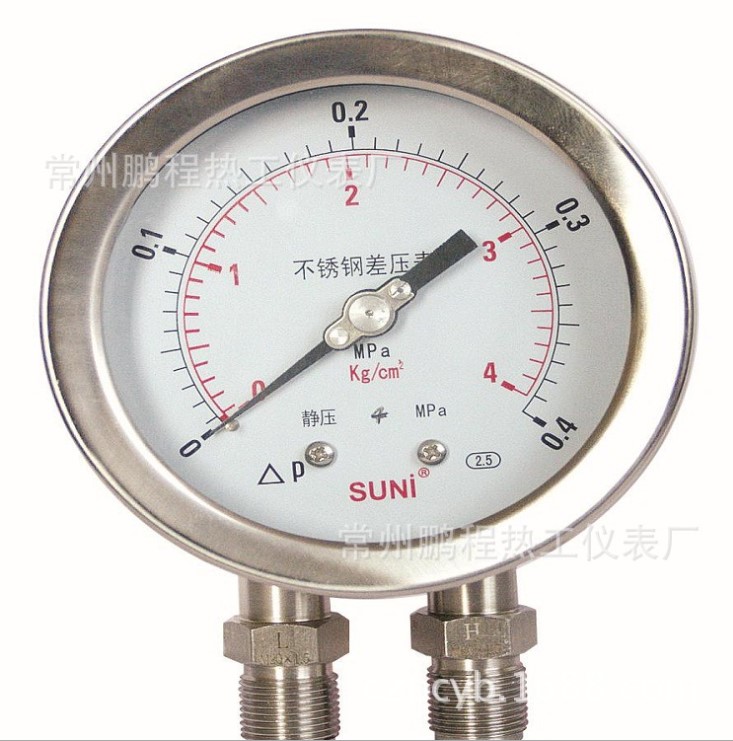

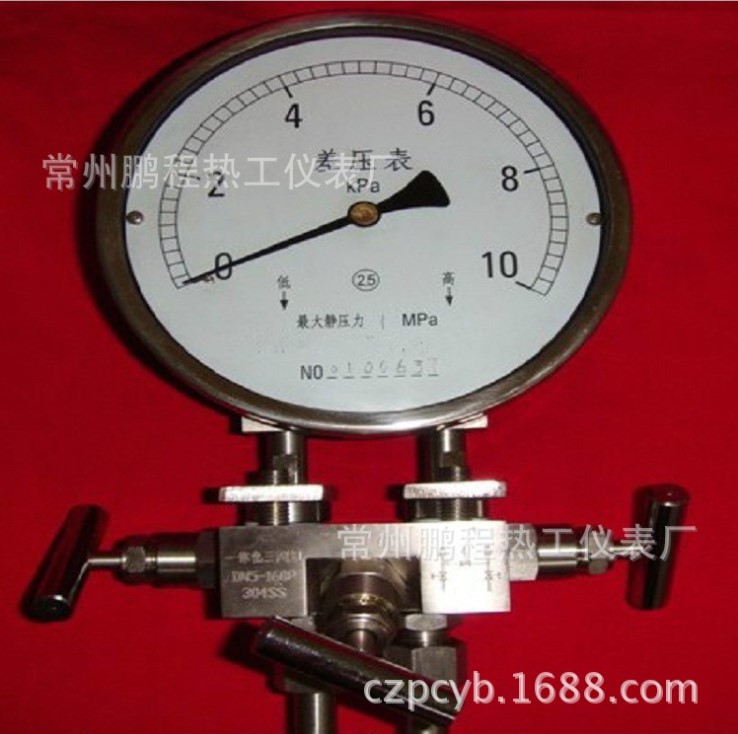

不锈钢差压表 八字型 平行差压表
简要描述：用途说明仪表采用双波纹管结构，即两只波纹管分别安装在“工”字型支架两侧的对称位置上。“工”字型之架的上下两端分别为活动端和固定端，中间由弹簧片相连接；两只波纹管与表壳上的低压接头相连，齿轮传动结构直接
分类：压力表
电话：15861171101
产品介绍
用途说明
仪表采用双波纹管结构，即两只波纹管分别安装在“工”字型支架两侧的对称位置上。“工”字型之架的上下两端分别为活动端和固定端，中间由弹簧片相连接；两只波纹管与表壳上的低压接头相连，齿轮传动结构直接安装在支架的固定端。并通过拉杆与支架的活动端相连接；度盘则直接固定在齿轮传动机构上。
当施加不同压力（一般高压端高于低压端）时，两波纹管作用在活动支架上的力则不相等，使分别产生的位移，并带动齿轮传动机构传动并予放大，由指针偏转后指示的差压值。
主要技术指标
1,差压的测量范围、公称工作压力、精确度等级及接头螺纹尺寸；
差压的测量范围 | 公称工作压力 | 精确度等级 | 接头螺纹尺寸 | ||
0-10 | KPa | 60 | Kpa | 2.5 | M20×1.5 1/2”“NPT |
0-16 | 100 | ||||
0-25 | 160 | ||||
0-40 | 250 | ||||
0-60 | 400 | ||||
0-100 | 600 | ||||
0-0.16 | MPa | 1 | KPa | ||
0-0.25 | 1.6 | ||||
0-0.40 | 2.5 | ||||
0-0.60 | 4 | ||||
0-1 | 6 | ||||
0-1.6 | 10 | ||||
0-2.5 | 10 |
2,导压系统及外壳等材料
零件名称 | 材质牌号（代号） |
接头、导管 | OCa17Ni12Mo2（316） |
波纹管 | OCa17Ni14Mo2（316L） |
表壳、表盖、表环 | OCa18Ni9（304） |
气体用差压表
编辑使用情况
范围：0-60Pa、0-±60Pa、0-125Pa、0--±125Pa、0-250Pa、0-±250Pa、0-500Pa、0-750Pa等81种范围规格。
压力限制:-68KPa~103KPa
最大过压：172KPa(高压选项过压达551.6KPa)
精度：±2%F.S.O.
外型：120.65X55.56mm
重量：460g
标准附件：两个1/8"NPT插头，用于两个压力管嘴，两个1/8" 管螺纹，用于橡胶管接头。三个带螺栓的埋头安装接口（安装环、按扣环固定器用于替换中压和高压压力计上附件的三个接头）。
