一 概述：

    S B WR系列热电偶温度变送器、S B WZ热电阻温度变送器是现场安装式温度变送单元。它采用二线传送方式（两根导线作为电源输入和信号输出的共用传输线）。将热电偶、热电阻信号变换成与输入信号或被测温度成线性的4 -2 0 mA的输出信号。变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛用于电力、轻工、纺织、食品、国防以及科研等部门。

二 温度变送器的特点：

 1、采用环氧树脂密封结构， 因此抗震、耐温，适合在恶劣现场环境中安装使用。

 2、现场安装于热电阻、热电偶的接线盒内，直接输出4- 2 0m A信号，这样既省去较贵的补偿导线费用，又提高了信号在长距离传送过程中的抗干扰能力。

 3、精度高、功耗低、使用环境温度范围宽，工作稳定可靠。

 4、量程可调，并具有线性化校正功能，热电偶温度变送器具有冷端自动补偿功能。

三 主要技术指标

1、输入信号全：

热电阻P t 1 0 0、P t 1 0 0 0、C u 5 0、C u 1 0 0等。

热电偶K、E、S、B、T、J、N等。

可定做其它各种规格和要求的变送器。

 2、输出信号全：

可输出4 - 2 0 m A、0 - 2 0 m A、1 - 5 V、0 - 5 V

0 - 1 0 V等标准信号，也可定做其它输出

信号（如频率信号等）。

 3、基本误差：±0 . 2 %

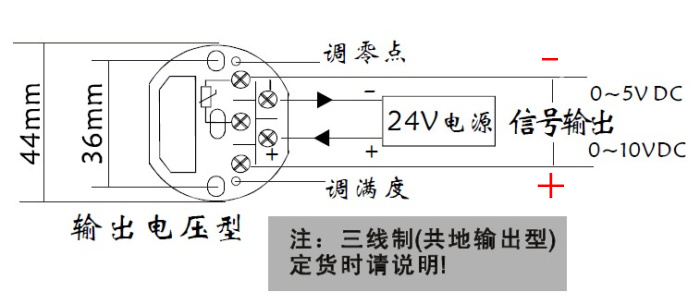

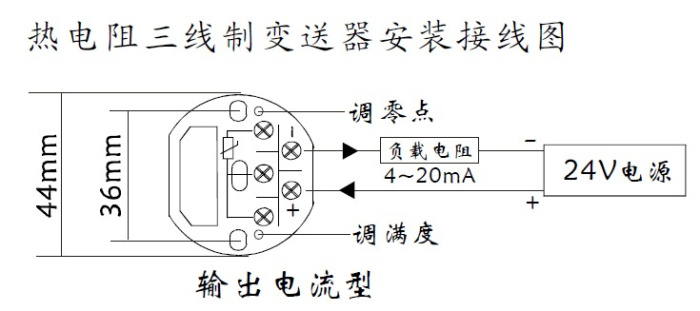

 4、传送方式：两线制、三线制、四线制。

 5、变送器工作电源电压最低1 2 V，最高为3 6 V。额定工作电压为2 4 V。供电电压与负载电阻关系如下图：

技术参数：

标准长度插入长度 20MM-----400MM 任意 拍下备注
