常州鹏程热工仪表厂

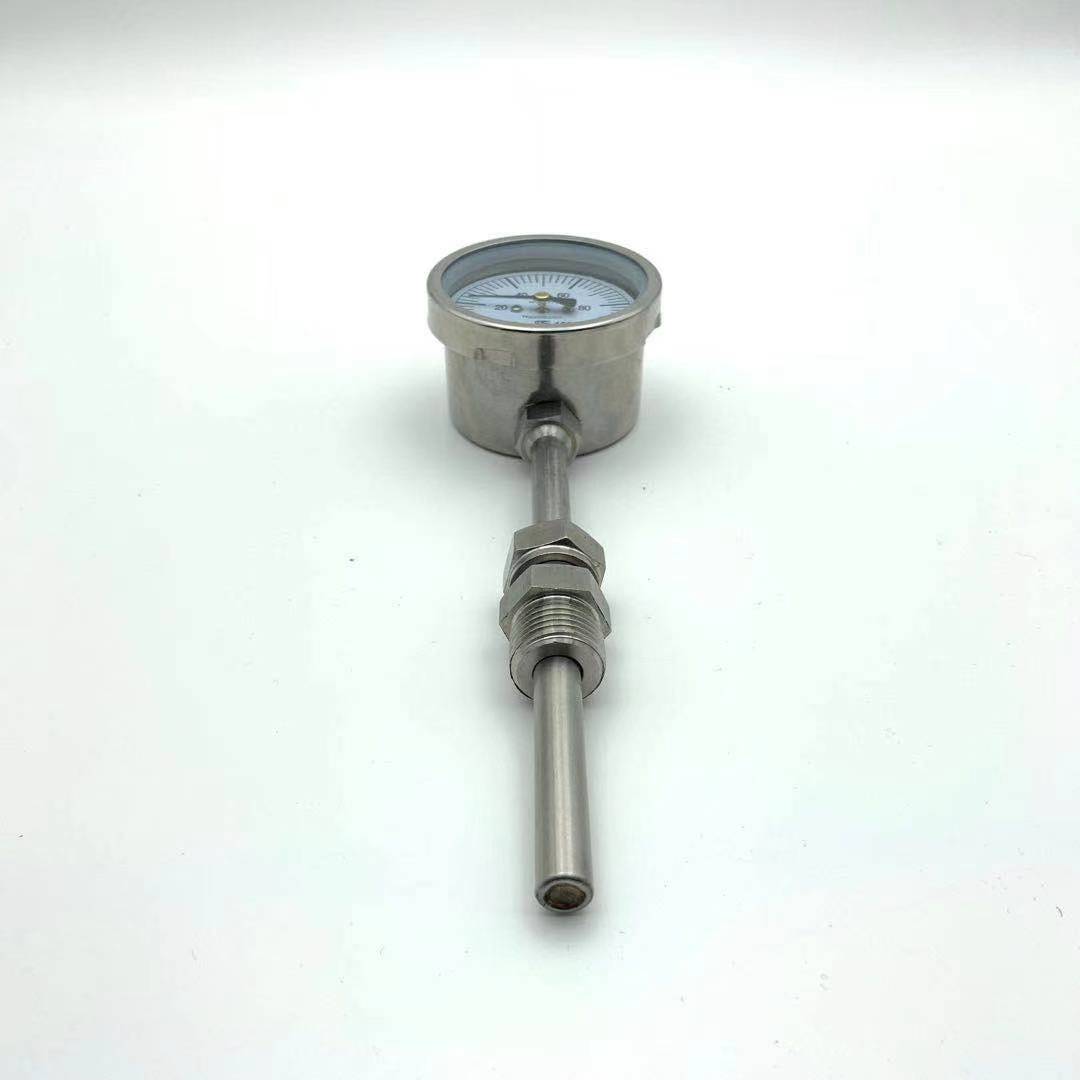

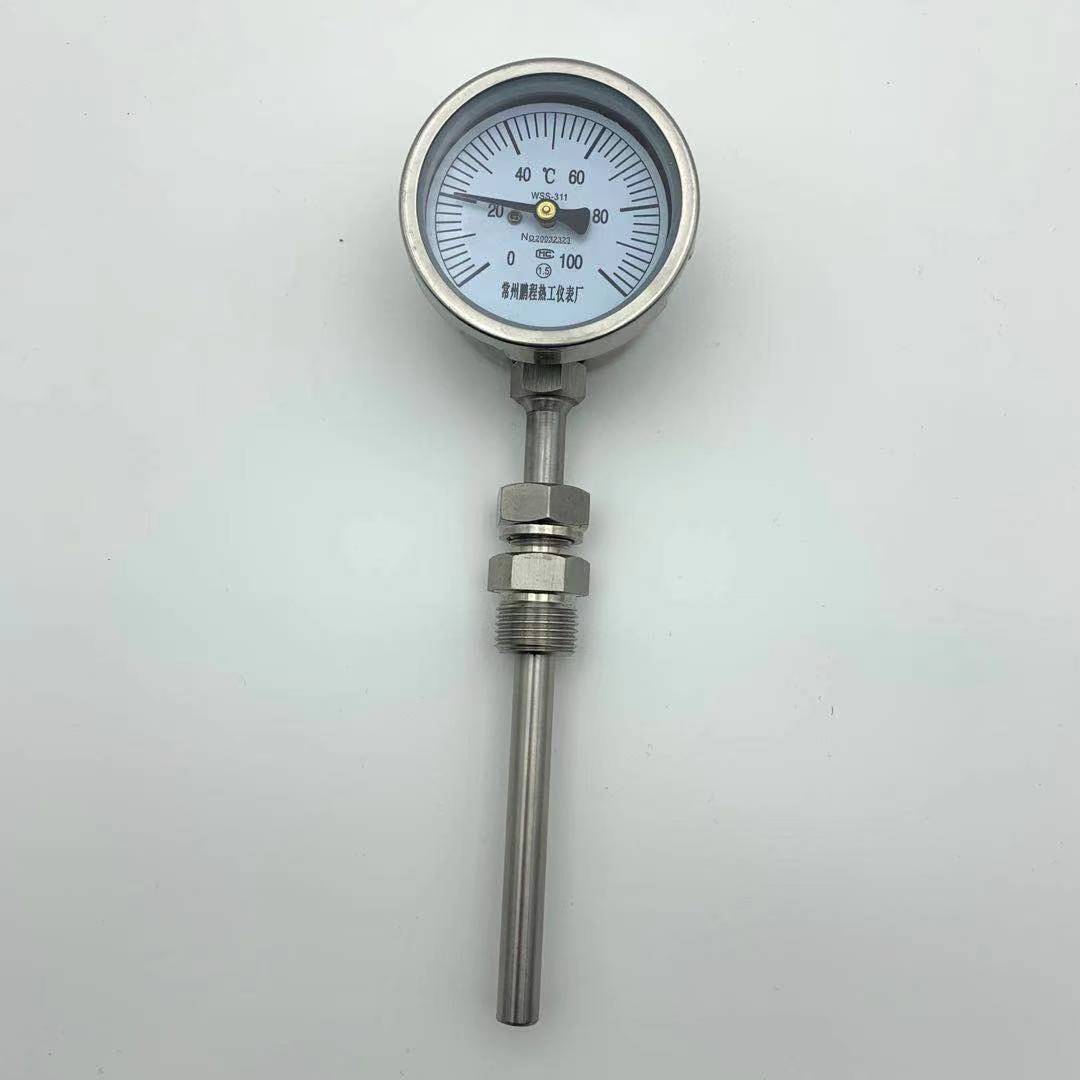

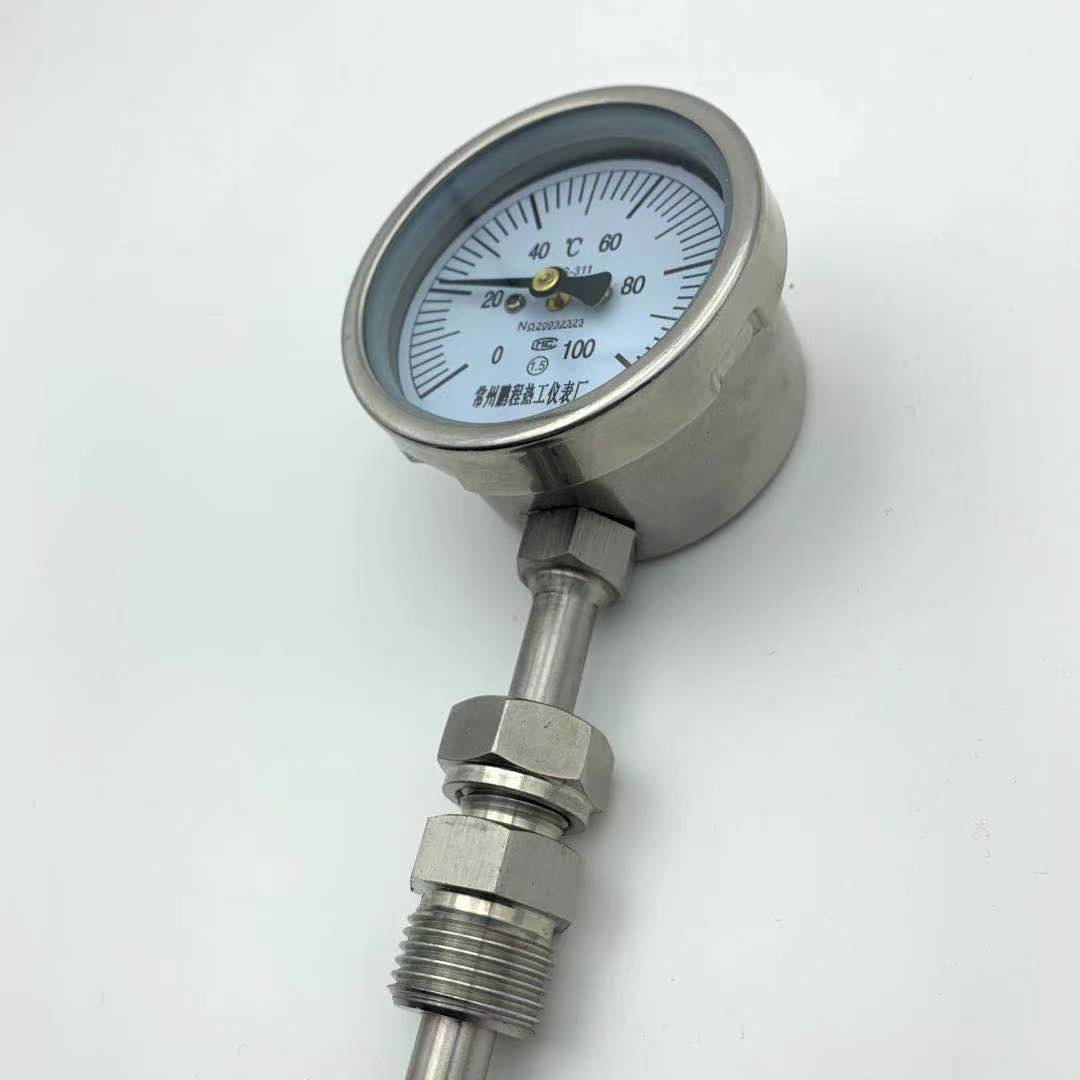

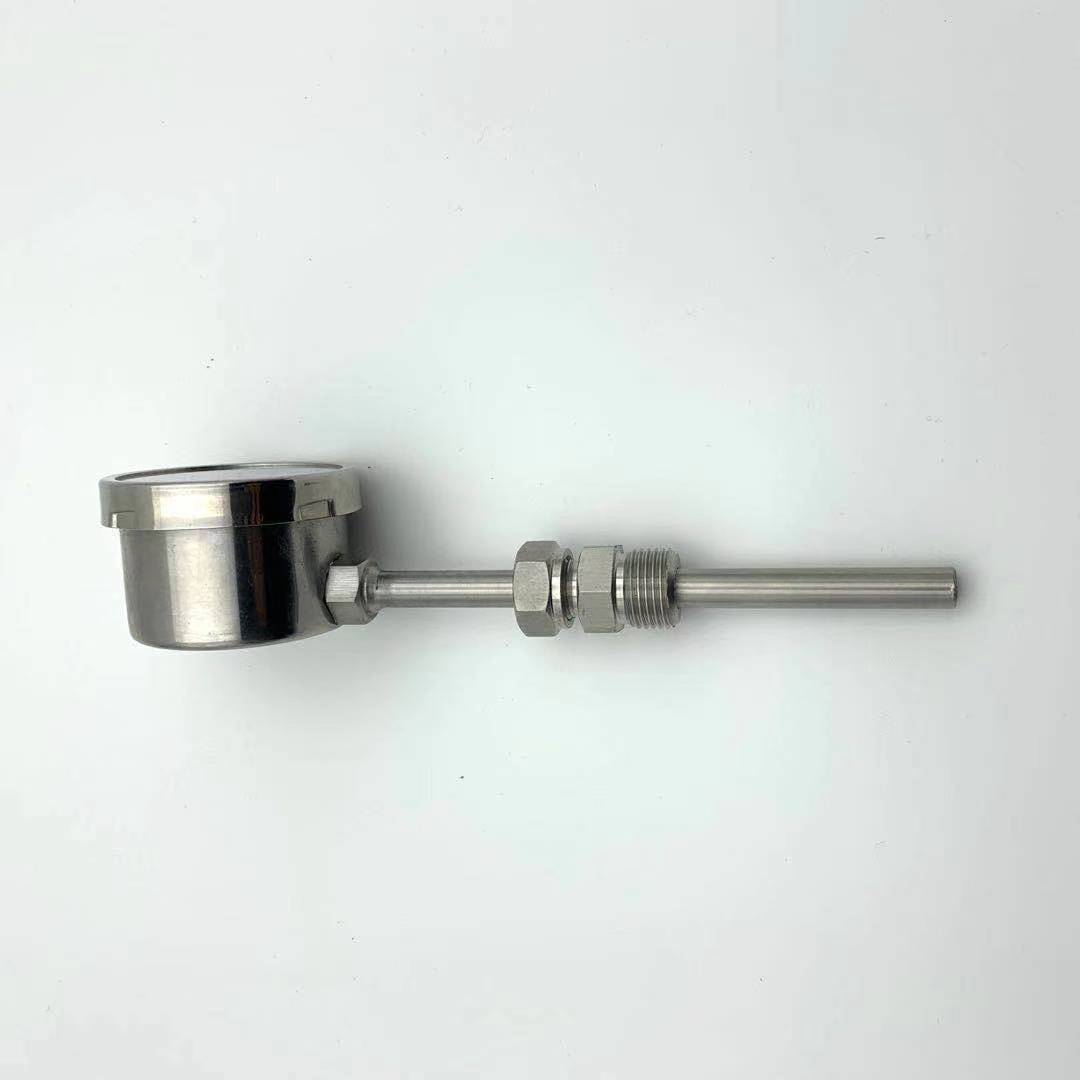

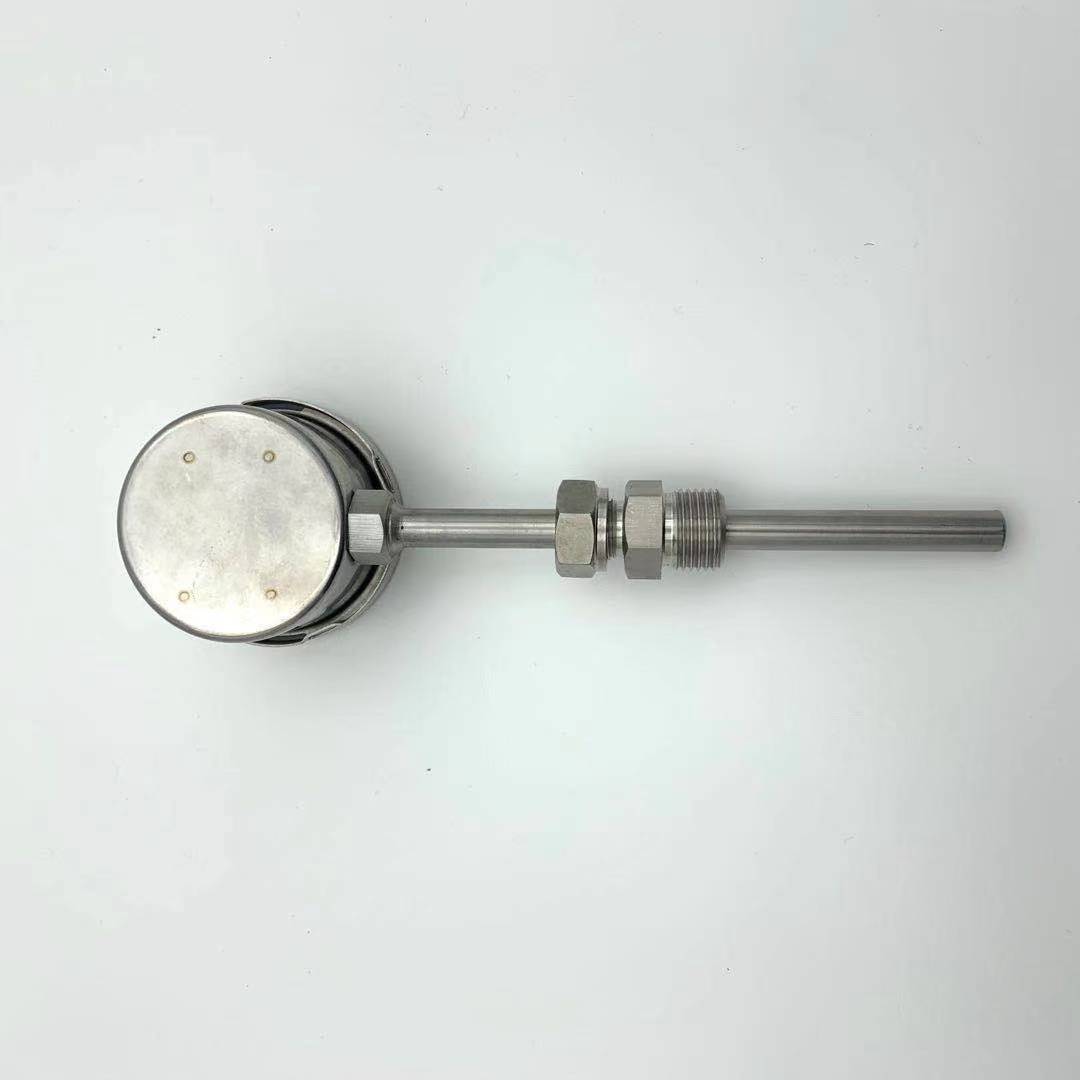

WSS系列双金属温度计

1、主要技术参数：
（1）等级：1.5基本误差限为量程的±1.5%
（2）时间常数：护套管直径d=6mm,＜30S d=8;10; 12mm ＜40S
（3）护套管的公称压力：6.4MPa(静压)
（4）护套管材料：1Cr18Ni9Ti
2、温度计型号及各字符的意义

5.外形及安装尺寸

3、型号规格

 注：1.WSS-311/312，插入长度75、100mm时无-80+40℃，0-50℃规格。
2.保护管材料为1Cr18Ni9Ti, 要求其他材料和直径须注明。
3.法兰连接型须提供法兰标准及规格（公称通径，公称压力，密封面型式等
4.如需其他安装方式请另行洽商。
5.当保护管直径为φ8时，插入长度范围为75-500mm;
      当保护管直径为φ10时，插入长度范围为75-1000mm;
 当保护管直径为φ12时，插入长度范围为1250-2000mm;
4.测量范围与分格值
