隔爆型电接点压力表使用说明书
PCYTX-100/160B
隔爆型电接点压力表系按国家标准“爆炸性气体环境用电气设备”第1部分:通 用要求GB3836、1—2OOO、第2部分:隔爆型"d” GB3836.2-2000的相关规定及行业标准:“电接点压力表” JB/T9273-1999的要求进行设计,经国家指定的检验机构所审 批的图样和技术文件进行制造的。
一、 用途
隔爆型电接点压力表的防爆标志:BxdIIBT6 (标志Ex、隔爆型d、类别IIB、温 度组别T6)・适用于爆炸性气体环境中,测量温度低于70℃的介质的压力,并通过电气信号装置与具有相应防爆性能的电器件配套使用,对被測压力执行自动控制、报警、信号远传等多种功能。
二、 仪表结构与防爆原理
仪表由隔爆结构的外壳及内装电接点压力表组成.工作中,当表売内部的可燃性混合物因受火花或电弧(电接点压力表的电气信号装置所引起)等作用而发生爆 炸时.不会引起仪表外现场爆炸性气体的爆炸,从而达到防爆的目的。
三、基本参数
1、仪表测量范围.精确度等级,电气參数见下表
外壳公称直径MM | 测量范围MPa | 精度等级 | 电气参数 |
100 160 | 0〜0.1; 0-0.16; 0-0.25 0-0.4; 0-0.6; 0-1.0; 0-1.6 0~2.5; 0~4; 0~6; 0~ 10; 0-16; 0~25; 0-40; 0-60; -0.1-0; -0.1-0.06;-0.1~0.15;-0.1~0.3; -0.1~0.5;-0.1~0.9;-0.1~1.5;-0.1-2.4; | 1.0 : 1.6 | 额定功率VA 直接作用式10 磁助直接作用式30 |
最高工作电压V 380 | |||
最大允许电流A 直接作用式0.7 破助直接作用式1.0 |

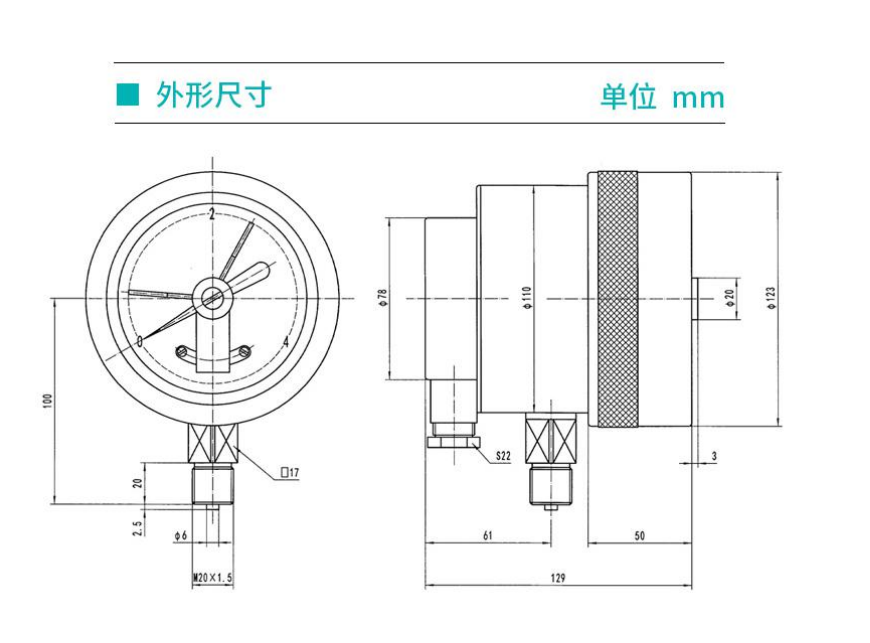

2、100表面外形尺寸见图一

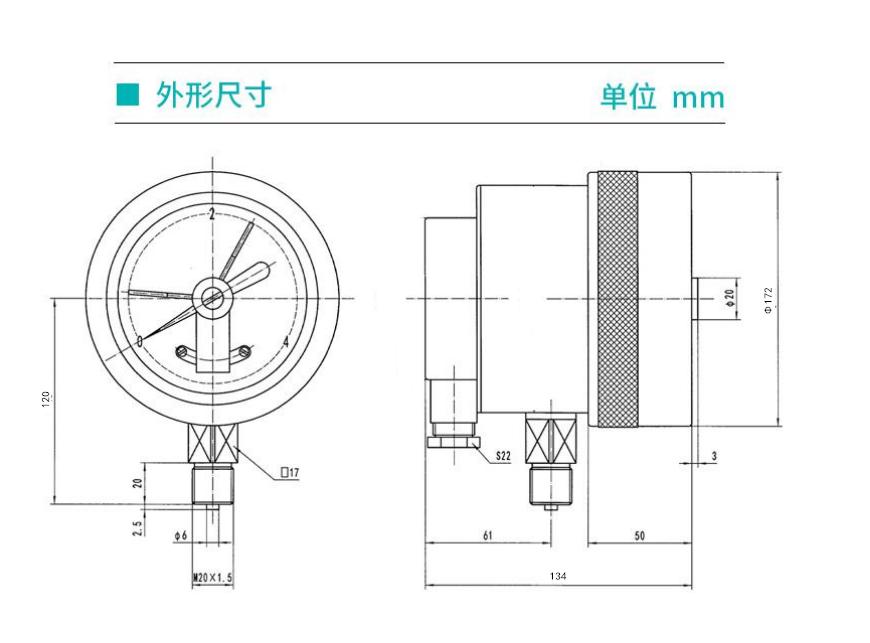

160表面外形尺寸见图二
